熱水倒入紙杯之溫度變化動態分析
(使用熱像儀連續拍攝後,經由景興TAS熱影像分析軟體產生溫度變化動態視訊檔)
註: 若無法顯示上面的視訊畫面時,請使用IE瀏覽器,並允許執行外掛之MediaPlayer.
|
|

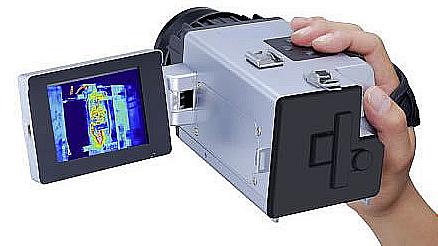

TV-200EX
系列
|
 |
★ 320(H)*240(V)(FPA) Uncooled高畫質熱像清晰. |
| ★內藏 3.5"LCD螢幕,現場即可觀看分析. |
| ★最高(低)溫及5點測溫同時顯示,主機功能強大,現場分析診斷. |
| ★掌上型重量低於1.6Kg,附電池供電,方便外出使用. |
| ★搭配功能強大的TAS熱像分析軟體,可快速做成Word或Excel檢測報告. |
| ★可選購高速 IEEE-1394介面及IRM1394軟體,連線電腦做即時溫度監測分析. |
|
＊可選購Mixer、廣角、望遠、近、顯微.....等紅外線熱像鏡頭。 |
|
|
| |
|
TVS-500EX 系列 |
 |
★ 320(H)*240(V)(FPA) Uncooled高畫質熱像清晰。 |
| ★內藏 3.5"LCD螢幕，現場即可觀看分析。 |
| ★可見光攝影 +熱像同時顯示且透明度可調,先進檢測功能. |
| ★掌上型重量低於2Kg，附電池供電、方便外出使用。 |
| ★本機內含高速USB2數位界面即時熱像傳輸量測軟體,
隨插即用. (IEEE-1394另購)。 |
| ★搭配功能強大的TAS熱像分析軟體,可快速做成Word或Excel檢測報告. |
| ★可選購高速 IEEE-1394介面及IRM1394軟體,連線電腦做即時溫度監測分析. |
| ★可選購63um或18.5um顯微鏡頭(可測量微小物體溫度)或其他廣角或望遠紅外線熱像鏡頭。 |
|
| |
|

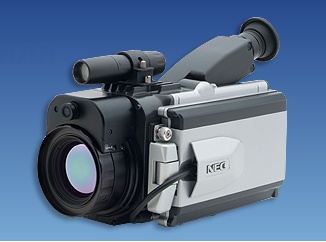

H2630/2640
系列 最高解析640*480 |
 |
| ★高解析640(H)*480(V)點同時面積測溫。 |
| ★三合一功能型,內含1280*1024可見光照相功能,具有超強的熱像分析功能. |
| ★超高靈敏度0.06℃、高速度1/30秒。 |
| ★內藏 5.6" LCD寬螢幕，顯示高清析640*480溫度熱像。 |
| ★高速IEEE1394及USB2介面，可連續儲存資料。 |
| ★可選購100um或25um顯微鏡頭(可測量微小物體溫度)或其他廣角或望遠紅外線熱像鏡頭。 |
| ★搭配功能強大的TAS熱像分析軟體,可快速做成Word或Excel檢測報告. |
|
|
| 機
型 |
熱感測器測溫面積點數 |
量 測 溫
度 範
圍 |
溫
度 解 析 度 |
|
H2630
|
640 X 480
高解析 |
- 40 ~ 500℃ (可擴充至2000℃)
|
0.08℃(0.04℃@Sigma16)
|
|
H2640
|
640 X 480
高解析 |
- 40 ~ 500℃ (可擴充至2000℃)
|
0.06℃(0.03℃@Sigma64)
|
|
G100D |
320 X 240 |
- 40 ~ 500℃ (可擴充至1500℃) |
0.08℃(@30℃,8.5
frames/sec) |
|
G100
|
320 X 240 |
- 40 ~ 500℃ (可擴充至1500℃)
|
0.08℃(@30℃,60
frames/sec)
|
|
G120
|
320 X 240
+ 全景熱像 |
- 40 ~ 500℃ (可擴充至1500℃)
|
0.08℃(@30℃,60
frames/sec)
|
|
G100EX
|
320 X 240 |
- 40 ~ 1500℃
|
0.04℃(@30℃,60
frames/sec)
|
|
G120EX
|
320 X 240
+ 全景熱像 |
- 40 ~ 1500℃
|
0.04℃(@30℃,60
frames/sec)
|
|
TVS-200EX |
320 X 240 |
- 20 ~ 500℃ (可擴充至2000℃) |
0.08℃ |
|
TVS-500EX |
320 X 240 |
- 40 ~ 500℃ (可擴充至2000℃) |
0.05℃ |
|
R300(R300W2-NNU)(高精度機型) |
320 X 240 |
- 40 ~ 500℃ (可擴充至2000℃) |
<0.05℃(@30℃,60
frames/sec) |
|
R300D(R300W2-DNU)(高精度機型) |
320 X 240 |
- 40 ~ 500℃ (可擴充至2000℃) |
<0.05℃(@30℃,8.5
frames/sec) |
|
TH7716 |
160 X 120 |
- 40 ~ 500℃
|
0.1℃ |
|
G30 |
160 X 120 |
- 20 ~ 350℃
|
0.1℃@S/N
improvement |
|
F30S |
160 X 120 |
- 20 ~ 100℃
|
0.1℃ |
|
F30W |
160 X 120 |
- 20 ~ 350℃
|
0.1℃@S/N
improvement |
|
S30W(IP67,LAN
TCP/IP數位介面) |
160 X 120 |
- 20 ~ 350℃ |
<0.2℃(@30℃) |
|
S30H(IP67,LAN
TCP/IP數位介面) |
160 X 120 |
0 ~ 600℃ |
<0.5℃(@30℃) |
|
TH9100WB(高溫爐穿透火燄檢測專用) |
320 X 240 |
-40 ~ 2000℃ |
0.1℃ |
|
TH9100WBG(高溫玻璃檢測專用)
|
320 X 240 |
-40 ~ 2000℃
|
0.08℃
|
|
|
另有其他特殊應用機型,歡迎洽詢.
洽詢專線：(02)27380168 |
| ＊可選購Mixer、廣角、望遠、近拍、顯微.....等特殊紅外線鏡頭。 |
| ＊測量溫度範圍可另外擴充。 |
| ＊具有ISO
9001 / 14001 品質保證。 |
| |
|
TAS
紅外線熱像溫度分析系統
具備OnLine操作說明
功能超強,高效率流暢的操作介面
最迅速自動做成XLS或DOC溫度檢測分析報告
並可自動套用客戶自訂的XLS表格. ,歡迎洽詢安排展示.
搭配AVIO , NEC , NEC Avio 各新舊型熱像儀熱像檔做分析,更是如虎添翼
完全支援最新版
微軟視窗作業系統及Excel |
|
1. 2倍/4倍 電子放大且全功能分析. |
TAS 紅外線熱像分析系統
畫面
|
|
2. 熱像自動及手動調整顯示功能,多點測溫,多個放射率區域修改功能. |
|
3. 區域溫度分析功能：(1)高低溫及座標顯示。(2)平均溫度
計算。(3)溫度面積分佈圖. |
|
4. 彩色等溫線分析功能. |
|
5. 垂直, 水平, 任意 剖面溫度分析. |
|
6. 兩熱像多點溫度比較,
兩熱像剖面溫度比較分析功能 |
|
7.
連續測溫多熱像檔溫度變化分析功能. |
|
8.
電子零件(LED/散熱片/二極體/功率電晶體/致冷器等)
熱阻 Thermo Resistance Rth 分析功能. |
|
9.
多熱像檔批次自動分析,並自動產生分析報告功能.
(可自動套入客戶自訂報告格式) |
|
10. 最快速自動產生中/英文
Excel(XLS)或Word(DOC)測試分析報表,提高檢測工作效率.
並自動套用客戶設定的單頁多檔或多頁多檔XLS報表. |
|
兩熱像多點溫度比較 自動產生溫度報表例:
 |
紅外線熱影像分析報告
|
|
| |
| PIB(T)
熱像圖文資訊管理系統
|
|
| 高效率熱像圖形文件影音資訊整合管理 |
|
|
研發、品管、維修及預知保養資料庫 |
|
最強的熱像資料管理資料庫軟體 |
| 1. 中文 Icon 操作介面。 |
| 2.
用戶可自行規劃，設計無限多個資料庫，任意製定 |
|
所需之欄位，任意編輯修改欄位資料。 |
| 3. 擁有全世界最先進的DLI動態連結檔案格式。 |
| 4. 具備DLI連結再連結多層式查詢功能。 |
| 5.
資料庫具有紅外線熱像資料、文件、圖片及影音 |
| 資訊管理功能。 |
| 6.
所有欄位皆可多項條件查詢及全文檢索。 |
| 7.
具有熱像圖文索引功能及加註文字索引功能。 |
| 8.
具有欄位計算功能，欄位資料自動排序功能。 |
| 9.
具有影像處理功能、消雜點功能、資料壓縮及階調二值化等....功能。 |
| 10.
具備多種資料庫維護功能，完全不需寫程式。如增減欄位、修改欄位長度..等。 |
| 11. 最快速的DLI動態連結壓縮掃描驅動程式，具有多種表格圖文列印功能。 |
| 12. 可將所查詢到的紅外線熱像資料直接做熱像分析功能。 |
|
| |
| 應用範圍： |
| 工業安全\設備維修預知保養 |
| ★火災之預防 |
★工業安全之災害預防 |
| ★發電廠、變電所的異常狀況監視 |
★電線電纜、配電盤異常發熱監視 |
| ★變壓器、繼電器異常發熱監視 |
★供電機所異常發熱監視 |
| ★電子、電機設備機所異常發熱監視 |
★化學工廠管線異常發熱監視 |
| ★冷暖器異常發熱監視 |
★馬達運轉異常發熱監視 |
| ★鍋爐(窯)壁面異常發熱監視 |
★配管的保溫、熱診斷 |
| |
|
| 非破壞性檢測
|
| ★印刷電路板的異常發熱檢測 |
★IC、電子元件異常發熱檢測 |
| ★家電製品異常發熱檢測 |
★塗裝面剝落診斷檢測 |
| ★模具溫度分佈測量 |
★斷熱施工檢測 |
| ★空調施工管線檢測 |
★建築物壁面異常狀況檢測 |
| ★水土保持牆面異常狀況檢測 |
★橋墩壁面龜裂異常狀況檢測 |
| |
|
| |
|
| 研究開發及產品QC |
| ★3C工業產品散熱解析研究 |
★熱傳導解析研究 |
| ★金屬熔接研究 |
★熱環境調查 |
| ★綠建築節能溫度分析 |
★動、植物生態的溫度研究 |
| ★各種產品快速QC檢測 |
★服裝鞋業及布料熱傳導解析研究 |
| |
|
| 醫療診斷 |

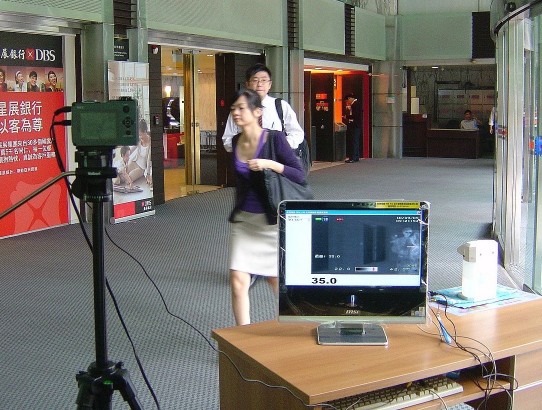

| ★非接觸體溫快速量測 |
★皮膚炎 |
| ★血液循環障礙 |
★感覺神經障礙 |
| ★局部發炎 |
|
| |
|
| 監視保全 |
| ★火災監視\火山活動觀測 |
★工廠設施的入侵保全監視 |
| ★夜間安全運行管理(火車、汽車、船舶) |
|
|
| |
| 紅外線測溫熱像分析儀應用範圍廣,歡迎洽詢安排展示. |
|
另有代客檢測服務歡迎洽詢.
|
|
洽詢專線：台北:
02-27380168 台中: (04)23213373 台南: (06)2824393
|
|
